매달 현장 방문 필요
구미 시설에서 데이터를 직접 수집하기 위해 정기적인 현장 방문 필요
← 프로젝트 목록으로
구미 재이용시설 PLC 2대를 연결해 현장 방문 없는 실시간 관제로 전환
읽기 전용 데이터 연계와 ThingsMiner 대시보드로 센서값·가동상태·운영이력을 원격에서 확인하는 재이용시설 모니터링 사례
고객사
GS건설
프로젝트 기간
2024년 ~ 현재
이 사례의 핵심
제어는 건드리지 않고 데이터 활용만 확장
가동 중인 PLC의 제어 로직을 변경하지 않는 읽기 전용 방식으로 연결해 현장 위험과 구축 부담을 낮췄습니다.
01 · 프로젝트 배경
기존 운영에서 확인한 문제
구축 전 담당자가 실제로 겪던 업무와 데이터의 단절입니다.
수동 다운로드 업무
PLC에서 엑셀로 수동으로 데이터를 다운로드하여 관리하는 방식의 비효율
실시간 모니터링 불가
데이터가 현장에 머물러 있어 언제 어디서나 가동률 및 센서값을 확인할 수 없음
02 · 수행 범위
기존 업무를 이렇게 바꿨습니다
고객의 기존 운영 방식과 몽키소프트가 실제 구현한 범위를 항목별로 대응했습니다.
기존 운영 방식몽키소프트 구현 범위
01
PLC 데이터 확인과 파일 수집을 위해 정기적으로 현장을 방문
현장 PLC 2대의 읽기 전용 데이터 연계와 수집 미들웨어 구성02
다운로드한 데이터를 개별 파일로 관리해 실시간 상태 파악이 어려움
수집 태그의 단위·상태값 표준화 및 이력 저장03
가동률과 센서 추이를 확인하려면 담당자가 자료를 수기로 취합
센서값·가동상태·추이 확인을 위한 웹 대시보드 구축04
개별 업무와 데이터 관리
운영 데이터 조회와 파일 다운로드 기능 제공03 · 데이터 흐름
데이터가 운영 화면까지 연결되는 과정
기능 목록이 아니라 원천 데이터가 수집·표준화·저장되어 실제 업무에 사용되는 흐름입니다.
원천 데이터현장 PLC 2대
기존 제어 로직은 변경하지 않고 주요 센서·상태 태그를 읽기 전용으로 제공

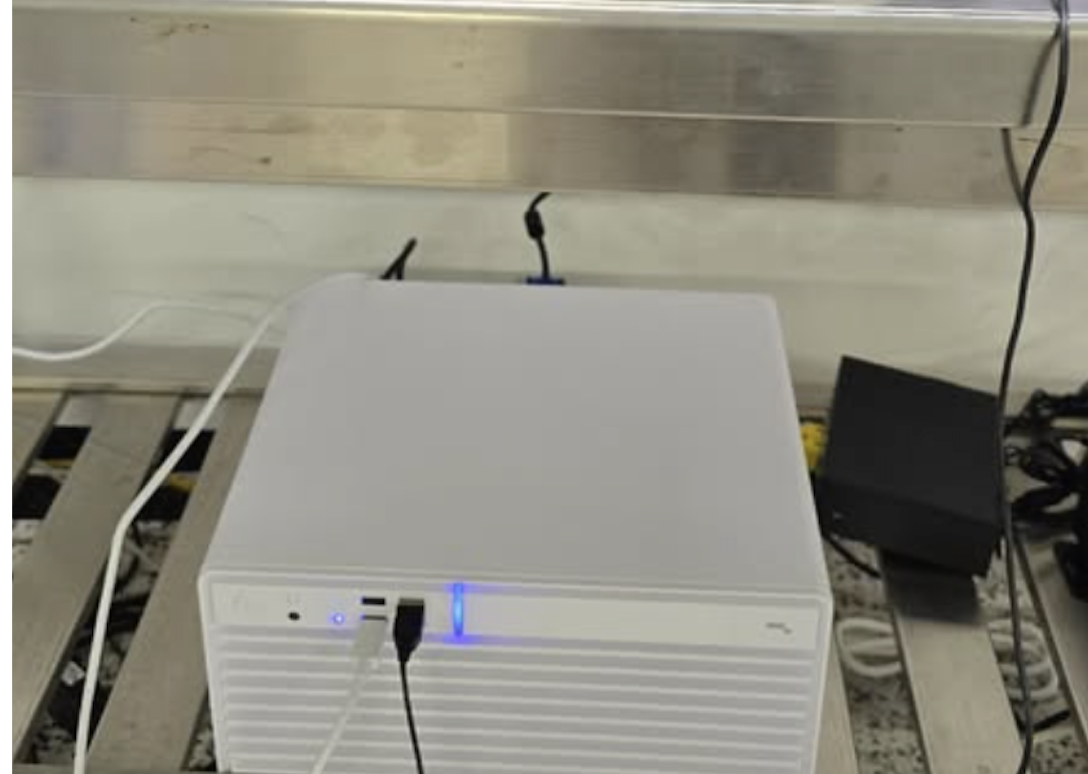

수집현장 미들웨어
PLC 태그를 안정적으로 수집하고 통신 상태와 전송 주기를 관리
저장ThingsMiner
태그명·단위·상태값을 표준화해 시계열 이력으로 누적
활용웹 모니터링
현재 상태와 추이를 원격 조회하고 필요한 데이터를 파일로 다운로드
04 · 연계 대상
연결한 데이터와 시스템
이번 프로젝트 범위에 포함된 실제 연계 대상입니다.
PLC
설비 상태와 주요 센서 태그를 읽기 전용으로 수집
현장 네트워크
PLC와 수집 미들웨어 사이의 안정적인 데이터 연결
ThingsMiner
태그 표준화, 시계열 저장, 조회와 상태관리
웹 대시보드
가동상태, 센서값, 추이와 이력 원격 조회
05 · 주요 화면
운영자가 실제로 사용하는 화면
화면 이미지와 함께 확인·판단·조치할 수 있는 기능을 설명합니다.
화면 01
실시간 운영 대시보드
담당자가 현장을 방문하지 않고 주요 설비의 가동 상태와 센서값, 통신 이상 여부를 웹에서 확인합니다.
- 설비 가동상태 확인
- 주요 센서값 실시간 조회
- PLC·수집기 통신상태 확인

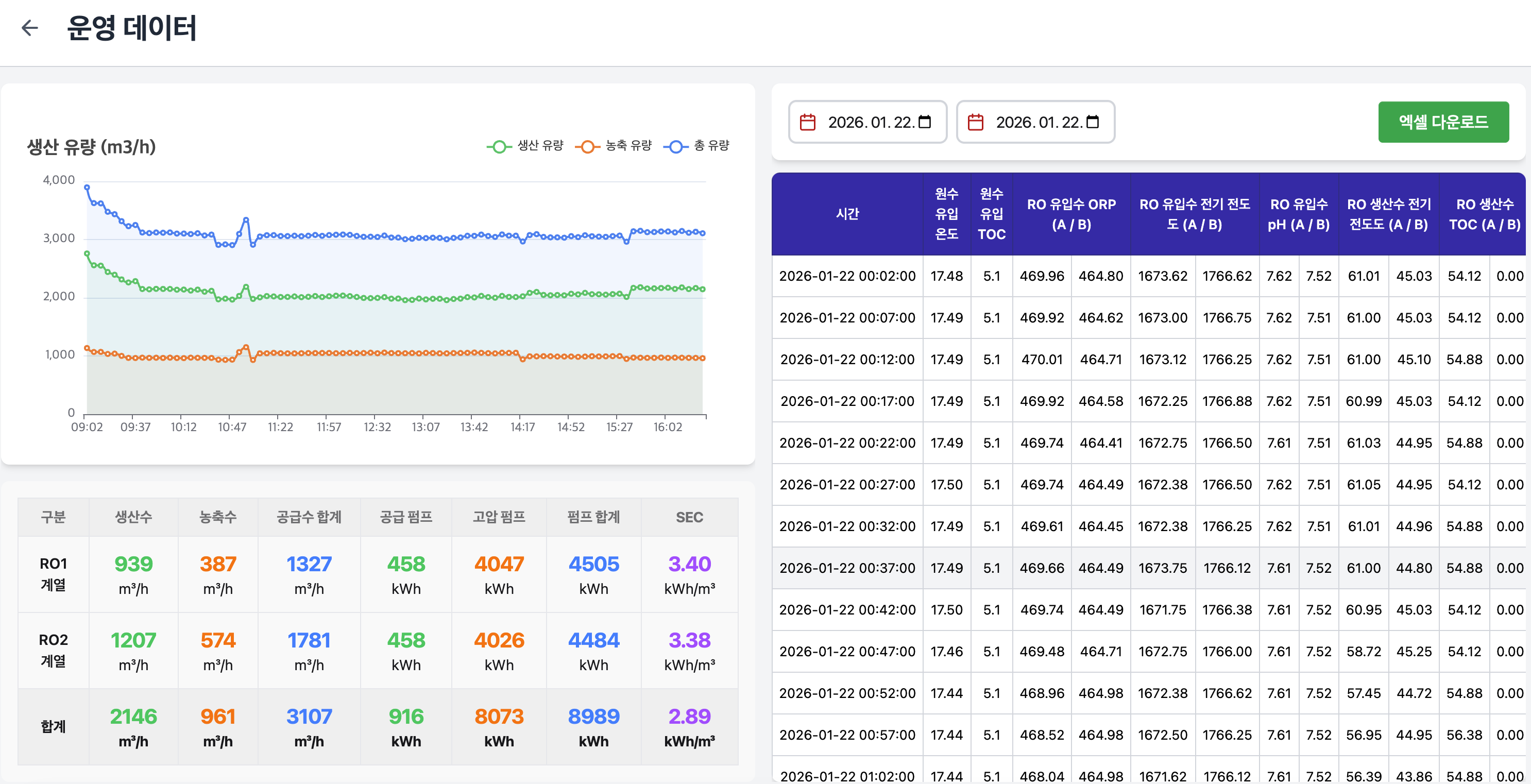

화면 02
데이터 추이·이력
동일한 태그 기준으로 시간대별 변화를 비교하고 이상 발생 전후 데이터를 조회·다운로드합니다.
- 태그별 시계열 차트
- 기간별 과거 이력 조회
- 운영 데이터 파일 다운로드
06 · 구현 결과와 기대효과
구축한 것과 기대하는 변화를 구분했습니다
현재 시스템에 구현된 결과와 운영 과정에서 기대할 수 있는 효과를 과장 없이 분리했습니다.
시스템으로 확인 가능한 변화
- 기존
현장을 방문해 PLC 데이터를 수동 수집
읽기 전용 연계로 운영 데이터를 자동 수집 - 기존
파일을 열어 센서값과 가동상태 확인
웹 화면에서 현재 상태와 추이를 원격 확인 - 기존
과거 자료가 개별 파일에 분산
시계열 이력을 동일한 태그 기준으로 관리 - 기존
이상 확인 후 관련 자료를 별도 취합
상태와 전후 데이터를 한 화면에서 함께 조회
운영 과정에서 기대하는 효과
정기 데이터 수집을 위한 현장 방문 감소
이상 징후 확인과 원인 분석 시간 단축
누적 시계열 데이터를 활용한 운영 패턴 분석 기반 마련
07 · 확장 가능 분야
같은 구조를 적용할 수 있는 현장
하수·폐수처리시설정수장·펌프장·배수지원격 환경기초시설PLC 기반 연속공정 제조설비
